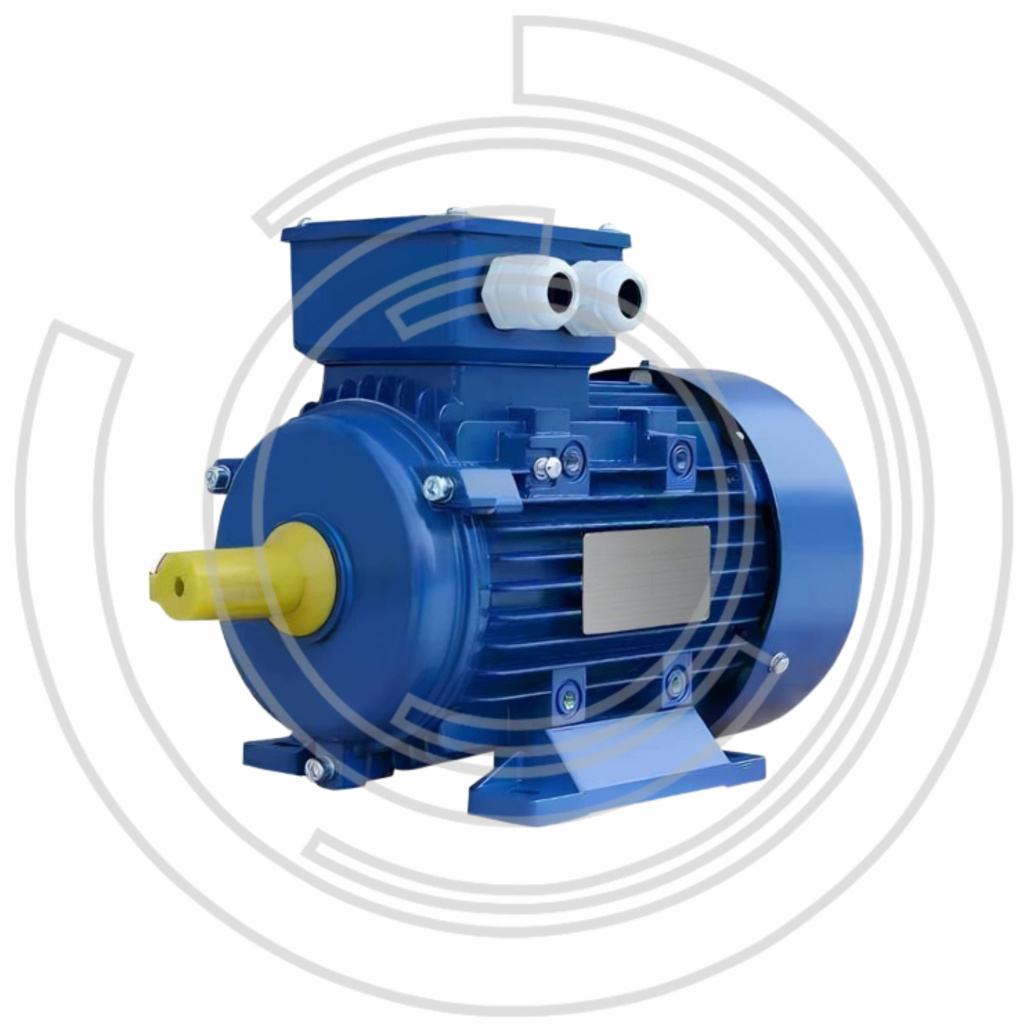

Электродвигатель АИР280M6 90кВт 1000об/мин IM1081 (лапы)

Артикул: АИР280M6 IM1081

Подробнее

НДС включен в цену

Под заказ

Узнать цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики

Описание

Мы предлагаем двигатели белорусского, российского и китайского производства

Обозначение маркировки двигателя АИР280М6

АИР 280 М 6 У1

АИР	общепромышленная серия электродвигателей
280	габарит двигателя
М	исполнение длины сердечника
6	количество пар полюсов, соответствует частоте вращения ротора около 1000 об/мин
У1	климатическое исполнение "умеренный климат" по ГОСТ 15150-69

Технические характеристики

Типоразмер двигателя	P, кВт	ν, об/мин	U, В	I_н, А	η, %	cosφ	M_п/M_н	M_max/M_н	I_п/I_н	J, кг·м²	L, дБ(А)
Типоразмер двигателя	Мощность	Частота вращения условная (фактическая)	Напряжение	Сила тока	КПД	Коэффициент мощности	Соотношение крутящих моментов		Соотношение токов	Момент инерции	Уровень шума
АИР280М6	90	1000 (985)	380/660 ( Δ / Y )	169	93,8	0,86	2,0	2,0	6,7	3,3300	85

* Все технические параметры трехфазного электродвигателя являются типовыми и соответствуют стандарту ГОСТ 2479-79.

Монтажное исполнение электродвигателя

Габаритные и установочные размеры электродвигателя


* На чертеже представлен комбинированный электродвигатель (лапы+фланец). Размеры приведены в соответствие с требованиями ГОСТ.

Типоразмер двигателя	Размеры, мм
Типоразмер двигателя	L30	H31	D30	D24	L1	L10	L11	L20	L31	D1	G	D10	D20	D22	D25	H1	B1	B10	B11	H	D21
АИР280М6	1075	680	580	660	170	419	540	6	190	80	71	24	600	8×24	550	14	22	457	550	280	M20×2,5×60

Условные обозначения

L30 - длина электродвигателя
H31 - высота электродвигателя
D30 - диаметр корпуса электродвигателя
D24 - диаметр фланца
L1 - длина присоединительной части вала
L10 - продольное межосевое расстояние отверстий лап
L11 - длина лап
L20 - ширина привалочного торца фланца
L31 - расстояние крепления двигателя на лапах
D1 - диаметр вала электродвигателя
G - толщина вала с учетом шпоночного паза
D10 - диаметр отверстий на лапах
D20 - межосевой диаметр отверстий фланца
D22 - диаметр отверстий фланца
D25 - диаметр привалочного торца фланца
H1 - высота шпонки
B1 - ширина шпонки
B10 - поперечное межосевое расстояние отверстий лап
B11 - поперечная ширина лап двигателя
H - высота оси двигателя (габарит)
D21 - диаметр отверстия в вале

Схема подключения трехфазного электродвигателя к сети

Завод-изготовитель указывает на шильдике электродвигателя доступные схемы соединения обмоток в зависимости от напряжения сети: «Δ / Y».

Схема «Звезда» (Y)
Установлена заводом по умолчанию. Это основной режим работы, обеспечивающий максимальный КПД и номинальную мощность.

Схема «Треугольник» (Δ)
Важно: при таком соединении трехфазный двигатель подключается только через конденсатор, что ведет к потере мощности примерно на 30%.

Характеристики

Тип	Электродвигатель
Серия	АИР
Степень защиты	IP55
Мощность,kW	90
об/мин	1000
Момент,nM	2
Ток,A	169
Тип напряжения питания	AC
Количество фаз питания	3
Напряжение питания,V	380/660
Размер	280
Диаметр вала, mm	80
Исполнение	IM1081
