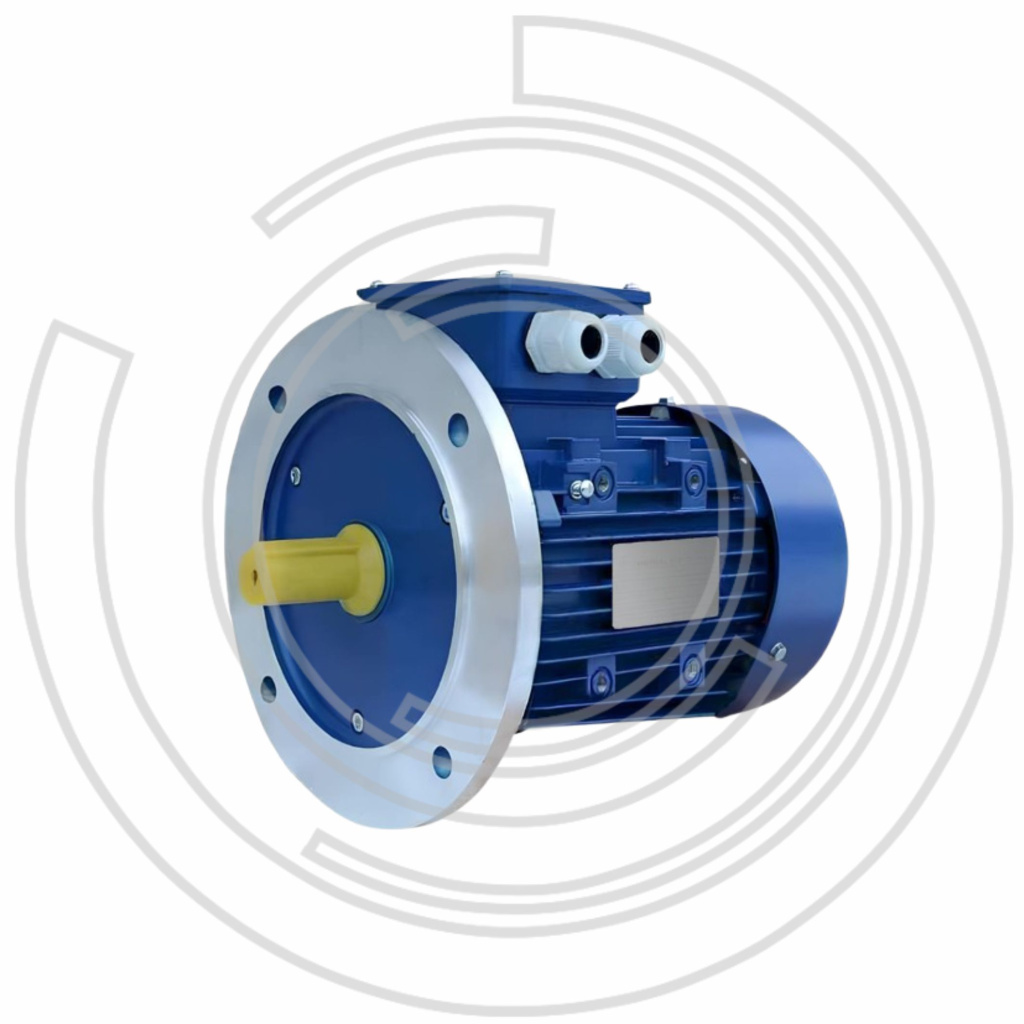

Электродвигатель АИР112MВ6 4кВт 1000об/мин IM3081 (фланец)

Артикул: АИР112MВ6 IM3081

Подробнее

от 660 руб./шт

НДС включен в цену

Цена является ориентировочной. Зависит от завода-изготовителя товара

Мало

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики

Описание

Мы предлагаем двигатели белорусского, российского и китайского производства

Обозначение маркировки двигателя АИР112МВ6

АИР 112 МВ 6 У1

АИР	общепромышленная серия электродвигателей
112	габарит двигателя
МВ	исполнение длины сердечника
6	количество пар полюсов, соответствует частоте вращения ротора около 1000 об/мин
У1	климатическое исполнение "умеренный климат" по ГОСТ 15150-69

Технические характеристики

Типоразмер двигателя	P, кВт	ν, об/мин	U, В	I_н, А	η, %	cosφ	M_п/M_н	M_max/M_н	I_п/I_н	J, кг·м²	L, дБ(А)
Типоразмер двигателя	Мощность	Частота вращения условная (фактическая)	Напряжение	Сила тока	КПД	Коэффициент мощности	Соотношение крутящих моментов		Соотношение токов	Момент инерции	Уровень шума
АИР112МВ6	4,0	1000 (960)	220/380 ( Δ / Y )	9,75	82,0	0,76	2,1	2,1	6,5	0,0425	69

* Все технические параметры трехфазного электродвигателя являются типовыми и соответствуют стандарту ГОСТ 2479-79.

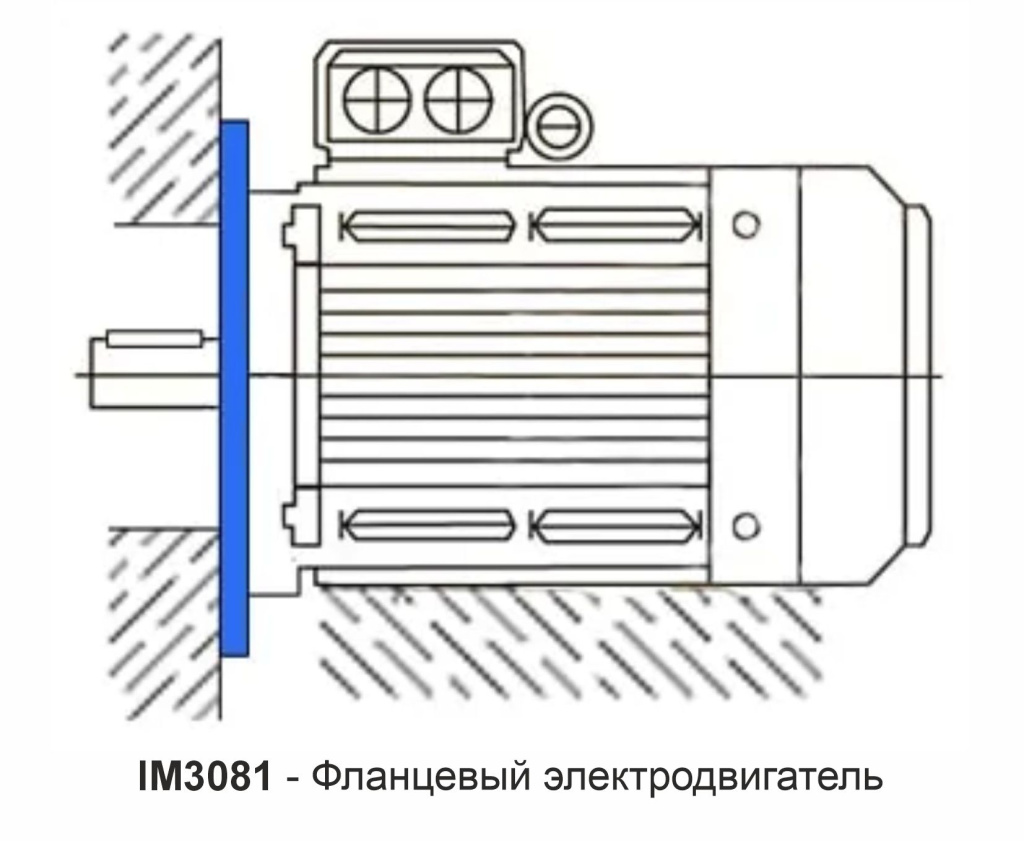

Монтажное исполнение электродвигателя

Габаритные и установочные размеры электродвигателя


* На чертеже представлен комбинированный электродвигатель (лапы+фланец). Размеры приведены в соответствие с требованиями ГОСТ.

Типоразмер двигателя	Размеры, мм
Типоразмер двигателя	L30	H31	D30	D24	L1	L10	L11	L20	L31	D1	G	D10	D20	D22	D25	H1	B1	B10	B11	H	D21
АИР112МВ6	435	300	240	300	80	140	223	4	70	32	27	12	265	4×19	230	8	10	190	230	112	M10×1,5×35

Условные обозначения

L30 - длина электродвигателя
H31 - высота электродвигателя
D30 - диаметр корпуса электродвигателя
D24 - диаметр фланца
L1 - длина присоединительной части вала
L10 - продольное межосевое расстояние отверстий лап
L11 - длина лап
L20 - ширина привалочного торца фланца
L31 - расстояние крепления двигателя на лапах
D1 - диаметр вала электродвигателя
G - толщина вала с учетом шпоночного паза
D10 - диаметр отверстий на лапах
D20 - межосевой диаметр отверстий фланца
D22 - диаметр отверстий фланца
D25 - диаметр привалочного торца фланца
H1 - высота шпонки
B1 - ширина шпонки
B10 - поперечное межосевое расстояние отверстий лап
B11 - поперечная ширина лап двигателя
H - высота оси двигателя (габарит)
D21 - диаметр отверстия в вале

Схема подключения трехфазного электродвигателя к сети

Завод-изготовитель указывает на шильдике электродвигателя доступные схемы соединения обмоток в зависимости от напряжения сети: «Δ / Y».

Схема «Звезда» (Y)
Установлена заводом по умолчанию. Это основной режим работы, обеспечивающий максимальный КПД и номинальную мощность.

Схема «Треугольник» (Δ)
Важно: при таком соединении трехфазный двигатель подключается только через конденсатор, что ведет к потере мощности примерно на 30%.

Характеристики

Тип	Электродвигатель
Серия	АИР
Степень защиты	IP55
Мощность,kW	4
об/мин	1000
Момент,nM	2.1
Ток,A	9.75
Тип напряжения питания	AC
Количество фаз питания	3
Напряжение питания,V	220/380
Размер	112
Размер фланца, mm	300
Диаметр вала, mm	32
Исполнение	IM3081
