VFD2500C43A-00 Преобразователь частоты (Серия С2000+)

Преобразователь частоты Delta серии C2000 — надёжное решение для точного управления асинхронными и синхронными двигателями. Мощность от 0,75 до 560 кВт, векторное управление. Встроенные CANOpen и Modbus, функция безопасной остановки STO. Идеален для конвейеров, насосов, вентиляторов и промышленного оборудования.

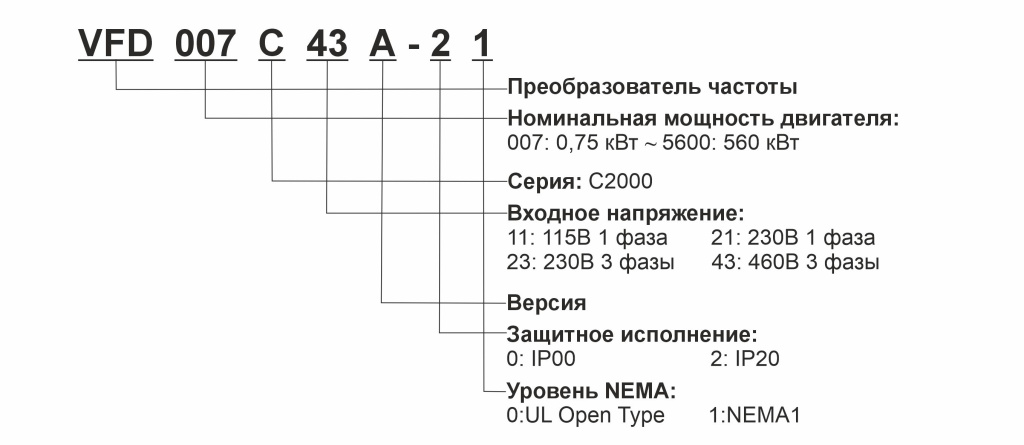

Условное обозначение

Технические характеристики

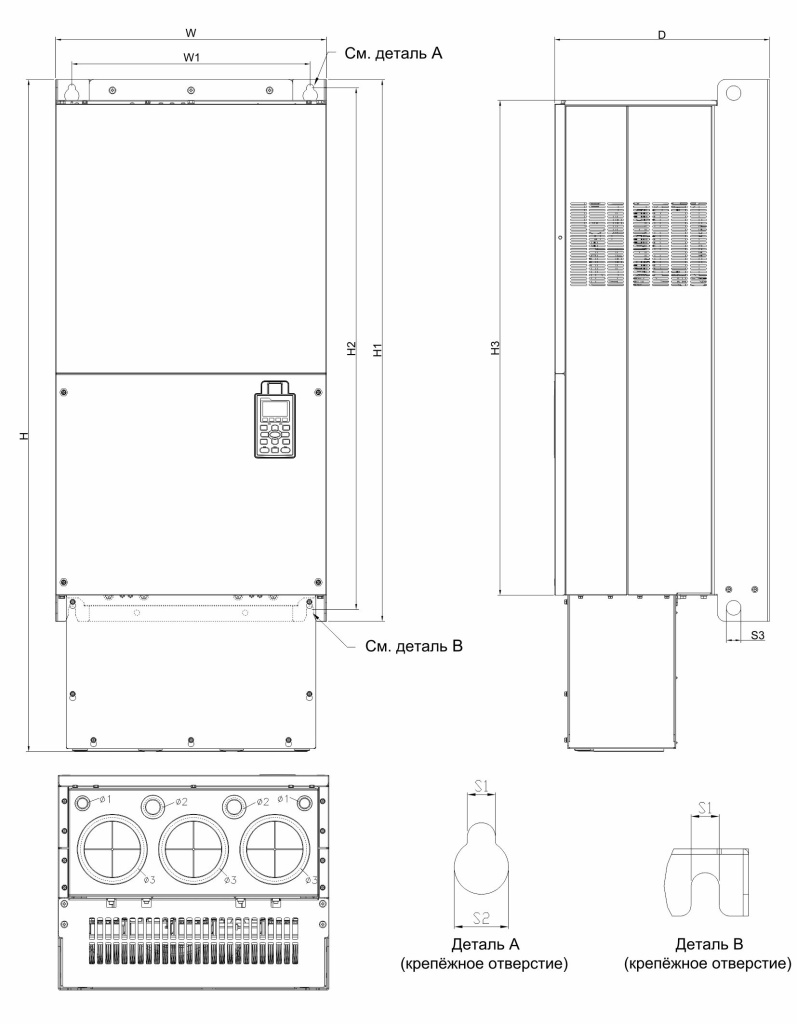

Габаритные и установочные размеры

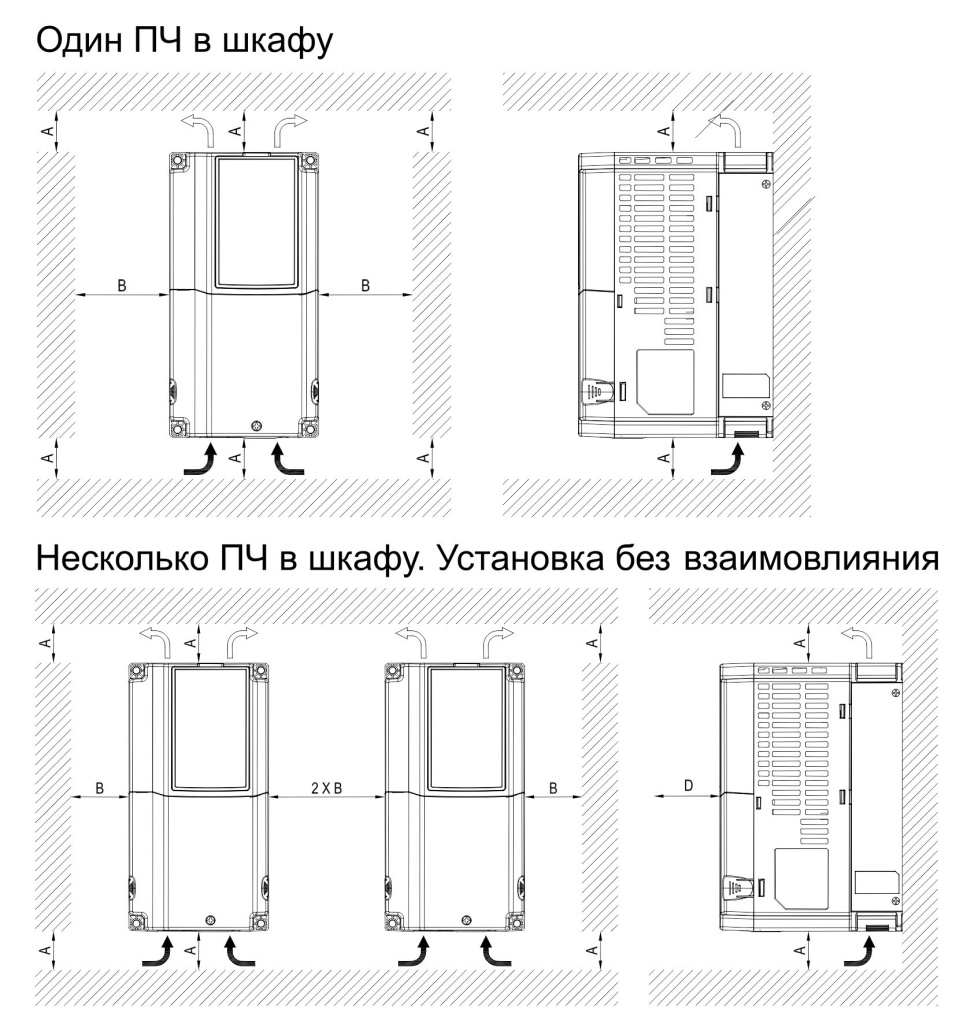

 Особенности эксплуатации и монтажа

Расположение приборов на рисунках ниже показано только для примера.

•  Не допускайте налипания волокон, обрывков бумаги, опилок, металлических частиц и другого мусора на радиатор.
•  Установите преобразователь в металлический шкаф. При установке одного преобразователя над другим используйте металлический сепаратор для предотвращения взаимного нагрева и случайного возгорания.
•  Устанавливайте преобразователь только в местах со степенью загрязнения среды не выше 2-й: допустимо только непроводящее загрязнение или загрязнение с временной проводимостью в результате появления конденсата.

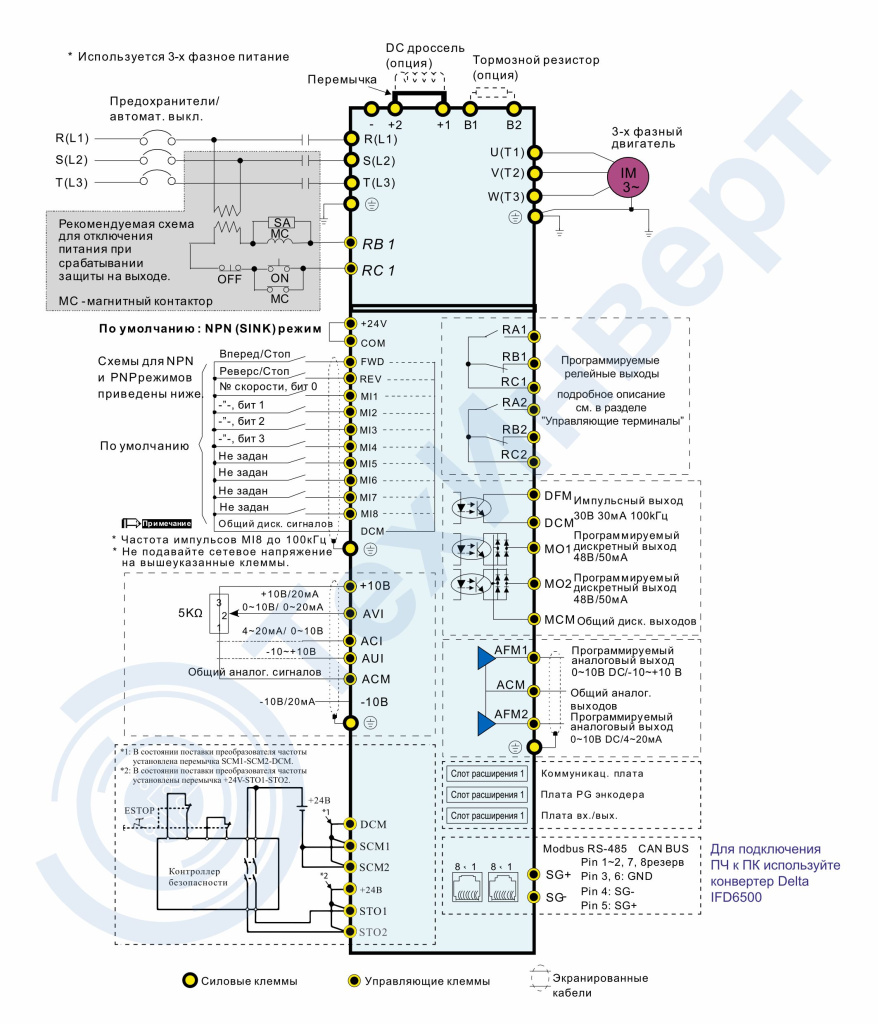

Схема подключения

! Нижеприведенные схемы не являются полностью готовыми для практического использования, а лишь показывают назначение и возможные соединения силовых и управляющих терминалов.

Внимание:

•  После снятия передней крышки убедитесь, что силовые клеммы и клеммы управления хорошо видны.

Рекомендации и правила подключения см. в руководстве по эксплуатации Глава ПОДКЛЮЧЕНИЕ.
